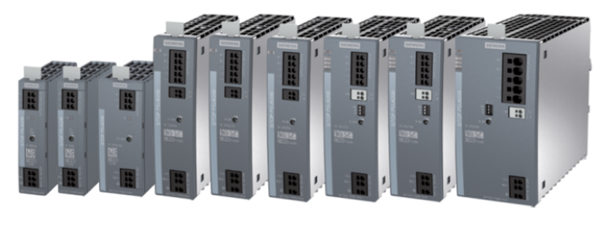

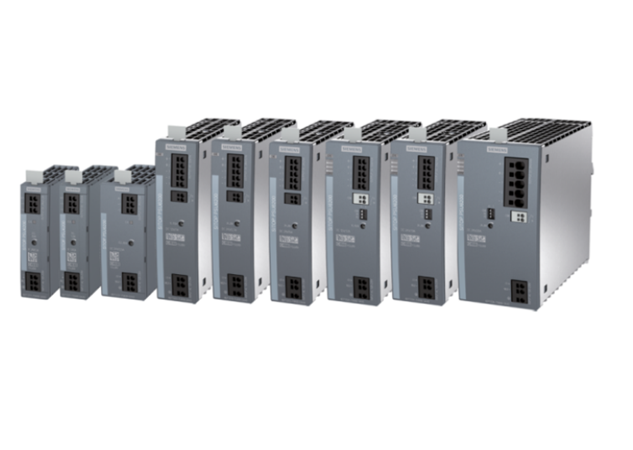

在电源方面，与其守旧，不如获益于新的标准

无论您是控制柜和机器设备的制造商还是运营方，所有用户都会在从规划、工程设计直至安装和运行的整个生命周期内，获益于新的SITOP PSU6200 产品线的独创功能和特性。

SITOP PSU6200 轻松实现远程监控

电源的电压、电流、温度是否在正常范围内？电源寿命是否即将耗尽需要更换？直流电网是否有异常波动？SITOP PSU6200 可以回答您的全部问题：只需要一个数字量输入通道，就可以通过设备自带的诊断通信接口快速方便地连接到自动化系统中。随后，它们将持续将设备参数和状态信息上传，以便能够及早检测到故障事件。使用免费提供的函数块可以在TIA中快速完成编程工作。

 SITOP PSU6200 强大的现场诊断功能

借助SITOPPSU6200 前面板的多 LED诊断指示器，只需一眼就足以看到控制柜内的基本状况：电源的工作状态、电流利用率和运行寿命。这样，您就能够目测发现异常情况并及早采取适当措施，从而避免出现危险状态。

SITOP PSU6200 优异的运行可靠性

SITOP PSU6200 具有出色的电源特性，发生过载时，可在 5 秒内提供比额定电流高出50% 的电流。发生较高的短时过载时，它们可为耗电设备提供恒定电流。当电压过低时会切换到打嗝 (Hiccup) 模式以进行自我保护，并在额定负载下自动重启。

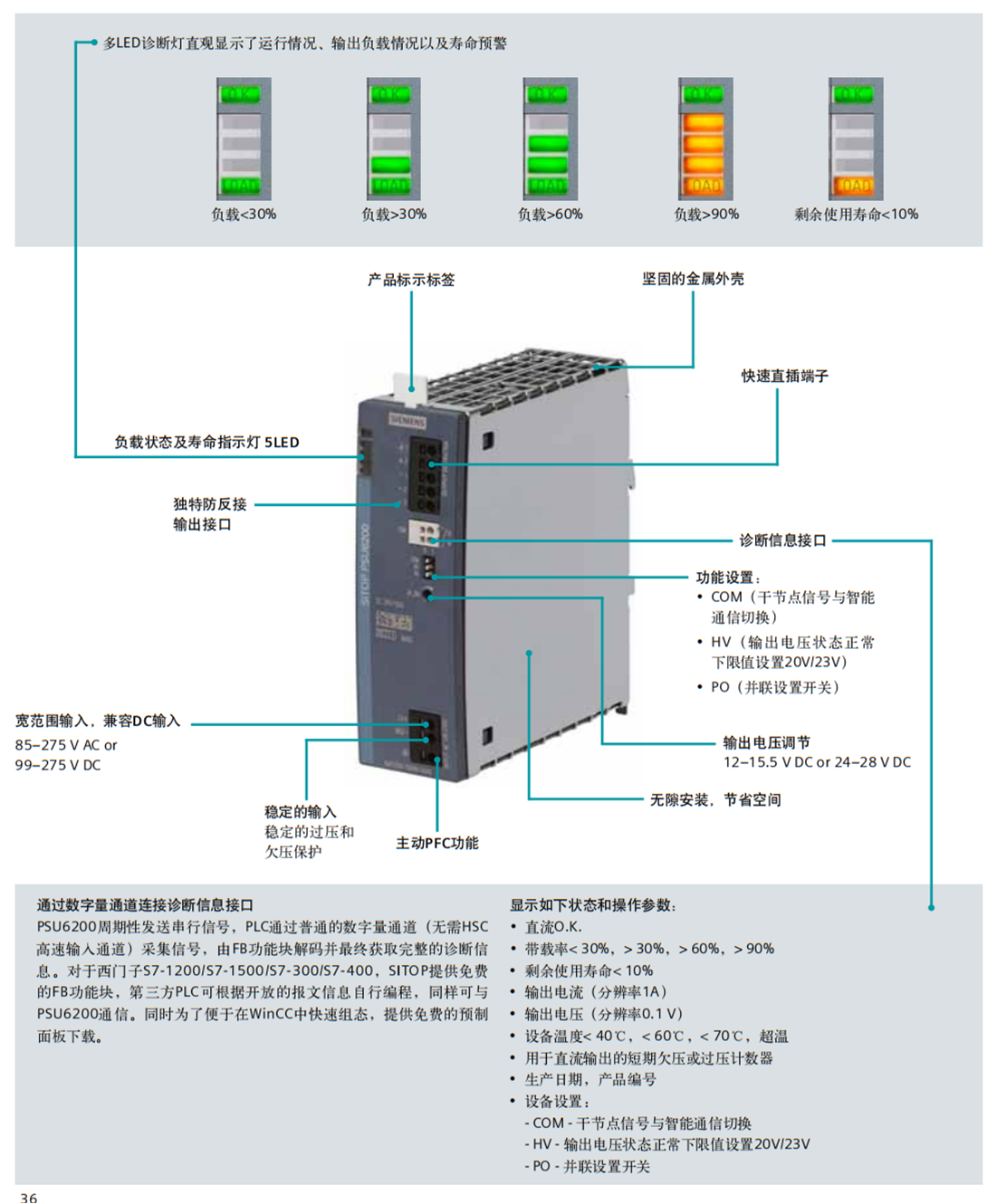

产品基本特性

• 单相宽范围电压输入，交直流通用

• 多LED 状态指示灯，直观显示设备工作状态和输出负载情况，及设备寿命预警。

• 智能诊断信息接口，经 PLC 的数字量输入通道采集，可实时监测电源当前状态（输出电压、输出电流等信息）

• 可提供 1.5 倍电源额外负载，以及在 45 ºC 环境温度下的长时间过载能力

• 输出电压可调节

• 丰富的产品认证

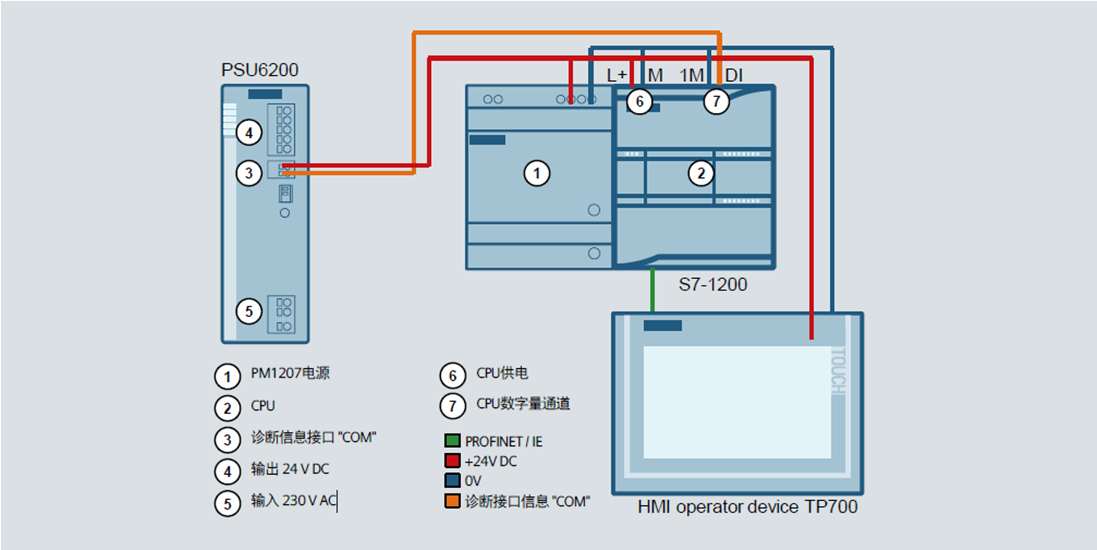

通过数字量通道连接诊断信息接口

PSU6200周期性发送串行信号，PLC通过普通的数字量通道（无需HSC高速输入通道）采集信号，由FB功能块解码并最终获取完整的诊断信息。对于西门子S7-1200/S7-1500/S7-300/S7-400，SITOP提供免费的FB功能块，第三方PLC可根据开放的报文信息自行编程，同样可与PSU6200通信。同时为了便于在WinCC中快速组态，提供免费的预制面板下载。

显示如下状态和操作参数：

• 直流O.K.

• 带载率< 30%，> 30%，> 60%，> 90%

• 剩余使用寿命< 10%

• 输出电流（分辨率1A）

• 输出电压（分辨率0.1 V）

• 设备温度< 40℃，< 60℃，< 70℃，超温

• 用于直流输出的短期欠压或过压计数器

• 生产日期，产品编号

• 设备设置：

- COM - 干节点信号与智能通信切换

- HV - 输出电压状态正常下限值设置20V/23V

- PO - 并联设置开关

STEP 7 功能块

在STEP 7中，使用SIMATIC S7-300/400/1200/1500对应的功能块可以进一步读取PSU6200的详细操作数据以及对6200进行进一步的控制。

TIA Portal V15及更高

免费下载地址：https://support.industry.siemens.com/cs/cn/zh/view/109760217/en

WinCC可视化面板

使用预制面板可以节约组态画面的时间。面板显示电源的全部诊断信息和历史曲线，包括电压、电流、温度、寿命状况、过欠压计数器等。预制面板适用范围：

• WinCC Advanced/ProfessionalV15及更高

• 精智HMI

免费下载地址：https://support.industry.siemens.com/cs/cn/zh/view/109760217/en
