Enlarge

• 降低培训费用

• 快速访问相关工具

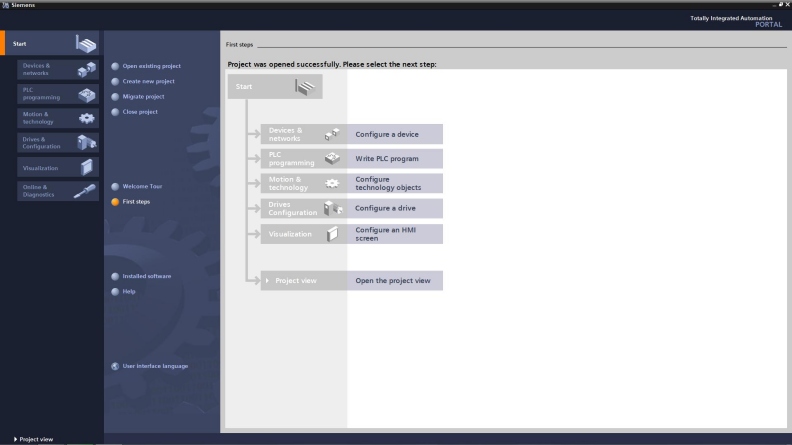

在项目初始阶段，可通过 Portal 视图直观查看工程组态中的各个步骤，并通过项目视图快速访问各种相关工具。无论是初涉 TIA 博途的新手，还是经验丰富的资深专家，都能灵活应用、快速高效地使用 TIA 博途进行各种操作。

Enlarge

• 快速统一地系统操作

• 缩短了工程组态时间

TIA 博途中，所有的软件编辑器都具有相同的布局和浏览风格。无论是硬件组态、逻辑编程、变频器参数设置，抑或是 HMI 图像设计，编辑器的布局都完全相同，极大节省了用户时间和成本。同时还可以根据任务需要，在相应视图中自动显示各种函数、属性和库。

Enlarge

• 项目显示一目了然

• 窗口排列更为灵活多变

TIA 博途是一款基于简洁浏览模式的高级软件系统。它精巧的人体工程学设计不但提高软件的使用效率，同时也极大地节省了操作时间。所有编辑器的结构清晰、易于使用并允许进行量身定制。无需繁琐地点击各种菜单或打开各个窗口，可在一个窗口显示整个项目的完整视图。

Enlarge

• 网络快速组态，适用于所有应用

• 图形化的组态方式，操作更为轻松便捷

可在全图形化的设备视图和网络视图中对所有硬件进行组态和联网设置。以图形方式进行连接组态，对控制器、HMI 设备、PC 和驱动装置的连接更为轻松便捷。
大量快捷功能的应用，如变量或硬件组件的拖放功能、编程单元的简单复制粘贴功能，都极大地简化组态和联网操作。

Enlarge

• 缩短了产品面市时间

• 降低了工厂的总拥有成本

高度的数据一致性可确保变量更改立即应用到项目的所有编辑器中。只需简单的拖放操作，即可快速连接控制器、HMI 和驱动装置。

Enlarge

• 缩短了工程组态时间

• 组件的重复使用降低了错误发生率

TIA 博途凭借集成的各种工程组态对象，可以开发各种专有库和需要快速重复使用的库。自动化项目中的各个对象既可以存储在本地we库中，也可以存储在全局库中。通过全局库，可以在不同项目之间实现对象共享。而本地库则通常与自动化项目一起保存。用户可通过本地库，保存在项目中需重复使用的各种对象

创建、存储并重复使用各种项目组件或对象：

• 程序块

• 变量

• HMI 画面

• HMI 画面中的图形对象

• 已组态模块

• 整个站

Enlarge

• 可准确定位错误并进行快速错误分析

• 缩短了产品面市时间

系统中集成的组态诊断功能，直观易用，只需一键即可操作。使用新型硬件组件时，通过工程组态系统 (HWCN) 可自动更新诊断信息。
快速的错误定位功能和高效的错误分析机制，凭借诊断信息的一致显示，不仅缩短了调试时间，同时还将生产停机时间降至最低。正是基于新型的统一显示机制，在 TIA 博途、HMI、Web Server以及新型 S7-1500 CPU 显示屏中可以显示相同格式的纯文本诊断信息。
新型的 SIMATIC S7-1500 控制器集成有系统诊断功能。系统诊断集成在 CPU S7-1500 的固件中，操作执行独立于用户循环程序。因此，即便 CPU 转入 STOP 操作模式，也可进行系统诊断。

Enlarge

• 图形化的快速错误定位功能

• 缩短了维修和调试时间

新型 SIMATIC S7-1500 控制器和驱动装置具有实时跟踪功能，可对所有的用户程序、运动控制应用以及驱动装置的优化进行精准诊断；并可通过实时跟踪功能，查看整个操作过程。因此，可在系统调试和维修过程中快速识别各种偶发事件。
技术数据：

• 对于 SIMATIC S7-1500 控制器，可提供 16 个信号的 Trace 功能

•  对于驱动装置，可提供 8 个信号的 Trace 功能

• 可显示模拟量值和数字量值

• 具有缩放功能和光标定位功能

• 可导出测量数据（例如，用于执行一些特殊处理）

Enlarge

• 可快速访问工艺对象

• 实现运动控制功能的快速参数设置

S7 运动控制工艺对象 (TO) 可用于通用系列的运动控制编程，并可根据需要进行测试和重复使用。除了可以执行控制任务，它还可用于与变频器进行通信以及完成变频器的参数设置。集成的工艺对象极大地提升了工程组态的效率，同时也缩减了工程组态时间和系统维护时间。

Enlarge

• 实现故障快速排除

• 可直接访问对象的使用位置

交叉引用功能贯穿整个项目，可自动更新引用信息，并在所有设备上显示相关的引用位置。通过交叉引用列表，只需轻轻一点，即可跳转到相应的引用位置。此时，系统将打开编辑器，自动指定引用处的使用位置。

Enlarge

• 支持跨所有产品平台的可扩展性

• 替换硬件组件时仅需极少项目更改

TIA 博途具有极佳的可扩展性和向上兼容性，可适用于所有性能要求的工程组态任务。从带有 HMI 面板的控制器到基于 PC 的 SCADA 系统和驱动装置，可根据需要随时进行快速升级。凭借产品集成和系统开放性的支持，可快速便捷地实现当前项目的传输和升级。

Enlarge

• 专有技术快速应用，轻松移植现有系统

• 独立的硬件平台，确保长期投资的安全性

在 TIA 博途 V12 新版本中，可快速打开并保存现有的 V11 项目，而无需任何移植操作，从而保护客户的投资安全和专有技术。现有的 S7-300/400 项目也可轻松移植到新型的 S7-1500 硬件中。仅需复制粘贴操作，即可轻松将块从 S7-1200 程序传送到 S7-1500 程序中。
