说明

SIMATIC S7-GRAPH 基于 STEP 7 编程软件。用于使用替代或并行步骤程序描述步骤。步骤用标准化的表现方法清晰、快速的进行编程（符合 IEC 61131-3、DIN EN 61131 标准）。过程用图形描述，使用可以方便理解的功能分成各个步骤。

可以定义步骤的动作，对它们的执行进行控制。过渡过程控制进行下一步所需的条件。可以定义每一步的互锁和监视条件。

应用领域

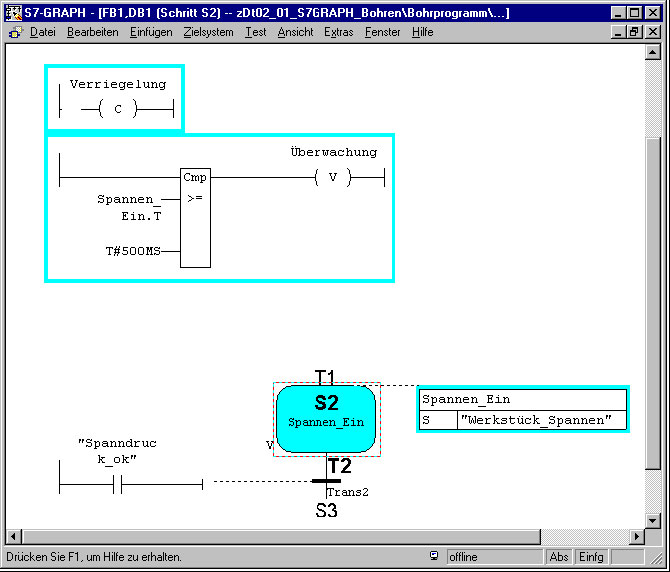

顺序运行的一个典型例子是使用以下步骤进行钻孔：

• 钻孔机就绪

• 夹住工件

• 启动钻孔电机，可以选择打开冷却剂泵

• 放低钻机

• 升高钻机

• 冷却剂泵关闭，电机关闭

• 打开夹具

为了使编程符合 IEC 61131-3 标准和 PLCopen Base Level 认证，提供了以下功能。

优点

使用 LAD、FBD 和 STL 的其他优点包括：

• LAD、FBD 和 STL 注重逻辑控制。S7-GRAPH 更注重过程时序。

• 使用时序发生器对过程进行清晰的图形表达，如果需要还可以提供简单的程序维护和修改适应功能。

• 使用集成的诊断功能查找过程故障；使代价高昂的停产实现了最小化。

设计和功能

灵活的定序器结构：

• 同时和可替代分支，

• 在定序器内跳跃

• 步使能和去能

步骤的可选处理一个定序器的处理时间与步骤的数量无关。

对自动和手动操作进行同步。当手动部署成不同状态时，过程不再同步。

S7-GRAPH 支持恢复同步运行定位同步点。要实现这一点，要对相关的步骤进行标记。步使能条件或互锁可以定义为标准。

授权

S7-GRAPH 是 STEP 7 专业软件包的组成部分，也可以单独提供。已经拥有了 STEP 7 的客户可以通过购买 POWERPACK 升级到 STEP 7 专业版。此升级需要有效的 STEP 7 许可证。还可以提供 STEP 7 专业软件包的软件升级服务。
