说明

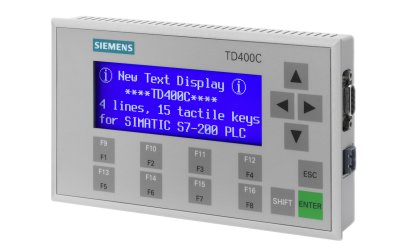

TD 400C是一个特别灵活的HMI设备，用于SIMATIC S7-200。 显示屏可配置四行，每行24个字符或者两行，每行16个字符。 15个可配置的按键提供有触觉的反馈，另外还可以设置视觉或声觉反馈。 可以在永久定位的按键附近单独地安排设备表面的设计。

应用领域

使用SIMATIC S7-200 PLC，TD 400C适用于简单到比较复杂的操作任务; 也可配置较长的警报文本和有限的功能。

优点

• 用户友好，可选择字符大小和显示屏背光，适用于照明条件差的应用场合

• 由于有来自按键的触觉反馈以及另外的视觉或声觉反馈，确保操作安全

• 可以单独地安排设备表面(即，在机器的设计方面)

• 可以集成到PROFIBUS网络中

设计和功能

通过供应的连接电缆，将TD 400C方便地连接到S7-200的PPI接口。 无需单独的电源。 也可将多个TD连接到一个S7-200。

如果TD 400C和S7-200之间的距离大于2.5 m，电源则需要一台交流适配器。 则提供 PROFIBUS总线线路，而不是连接电缆。

TD 400C的配置数据存储在S7-200的CPU中。使用编程软件 STEP 7-Micro/WIN V4 SP 6 (TD 400 Wizard) 创建警报文本和配置参数。 不需要另外的参数化软件。
