说明

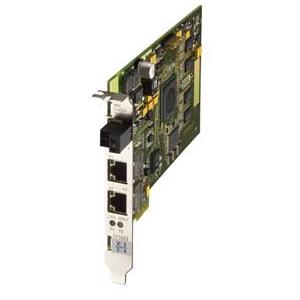

CP 1616 可将 SIMATIC PG/PC 和带 PCI 插槽的 PC 连接到 PROFINET IO 上。

用 CP 1616 支持 PC 上的高性能控制任务（基于 PC 的控制、数字控制、机器人控制）。

通过 IRT（同步实时），CP 特别适合用于运动控制领域中难于进行同步控制、对时间要求极为苛刻的应用情况。

集成式 4 端口交换机不仅可以实现价格低廉的系统解决方案，并且还能构建不同的拓扑结构。

CP 1616 可作为 PROFINET IO 控制器和/或 PROFINET IO 设备使 SIMATIC PG/PC 和 工业 PC 进行通讯。

通过开发工具包 DK-16xx PN IO 可以将组件集成到任意操作系统中。

特性

• 实时以太网与 ASIC ERTEC 400 inside

   使用 ASIC ERTEC 400 可对硬件进行保护，实时通讯预处理功能可明显提高性能。

• 采用集成式 4 端口实时交换机，可节约成本

    集成 ASICS ERTEC 400 后，即有一个具备 IRT 功能的 4 端口实时交换机。

    该交换机可实现价格低廉的系统解决方案，并构建不同的拓扑结构。

• 外部电源可在 PC 发生故障后确保交换机正常工作

    即使在 PC 关闭之后，外部电源选项功能也可使交换机保持工作。

    若使用交换机时，必须使用该选项，以避免整个网络区段停止工作。

• 开发工具包 DK-16xx PN IO： 可轻易移到任意一个基于 PC 的操作系统中

    可极为方便地集成于任意一个操作系统之中。 因为已在固件 CP 1616

    中实现了全部 PROFINET IO 功能，所以仅需将组件驱动程序及 IO-Base

    软件移植到操作系统中。 您可以免费订购的开发工具包 DK-16xx PN IO 包含有

    CP 1616（作为 PROFINET IO 控制器）的驱动程序和 IO-Base 软件、Linux

    系统下的 IO 设备（源代码形式）以及内容详尽的移植说明。

• 易于使用的 IO-Base 编程接口

    与 PC 应用程序的接口设计为 IO-Base-Library 形式。 可提供 C 应用程序所需的

    所有功能，以便能够与 PROFINET IO 设备进行通讯。 通过 IO-Base 接口可以在

    连接为 PROFINET IO 控制器时，直接访问过程数据。

• CP 1616 作为 PROFINET IO 控制器和/或作为 PROFINET IO 设备

    CP 1616 既可以作为 I/O 控制器，也可以作为 PROFINET I/O 设备用于 PROFINET

    应用之中

• 从 PROFIBUS 转换成 PROFINET 易如反掌

   使用 CP 1616 可以十分轻松地通过 I/0-Base 接口将带有 DP 接口的 PROFIBUS

   组件 CP 5613/CP 5614 转换成 PROFINET。

• NCM PC 和 STEP7 的统一操作方法

    NCM PC 和 STEP 7 采用统一的设计功能，您可以一如既往地使用您的设计技巧。
