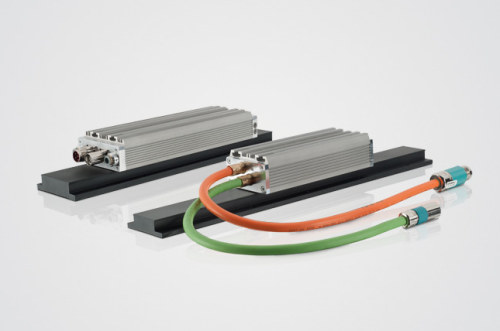

直线电机 1FN6
电子齿轮齿条
西门子通过 1FN6 系列提供了自然冷却和水冷式同步直线电机，它们因其无磁铁的二次部分而与众不同。由于可以经济有效地实现长移动距离，因此可用于高动态应用。并且，无磁铁的二次部分可确保这种高动态直线电机可在通常不适合使用磁性二次部分的环境条件下使用。
由于二次部分的形状类似于一个齿轮齿条，并且可代替传统的齿轮齿条解决方案，所有将 1FN6 直线电机又叫做“电子齿轮齿条”。
1FN6 直线电机 – 亮点
-
力密度和能效高
-
动态性能和精度以及可控性均较高
-
热膨胀程度低，极为坚固
由于空气间隙较大
1FN6 直线电机 – 技术概览
|
|
||
|
自然冷却 |
水冷却 |
|
|
最大力 Fmax*： |
157...8080 N |
157...1890 N |
|
FN 下的最大速度 FN*： |
高达 1280 m/min |
高达 852 m/min |
|
过载能力*： |
2.5 x FN |
1.32 x FN |
1FN6 直线电机 – 典型应用领域
由于具有没有磁力影响的次级部分轨道，1FN6 适用于移动路径较长的高动态应用以及无需使用磁性次级部分的应用。示例：
-
链接设备，装配与输送线
-
具有较长移动路径的运送龙门和机械手应用
-
具有较长水平移动轴的水射流和激光切割机
1FN6 直线电机非常适用于操作 SINAMICS S120 驱动系统。
