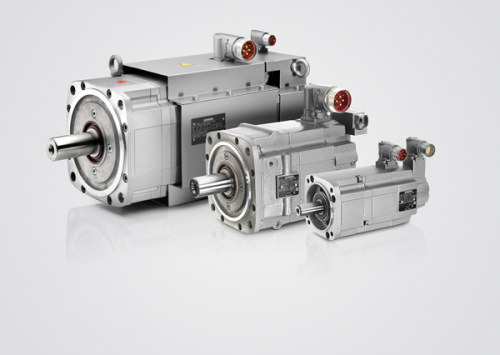

1FT7 伺服电机
适用于高性能应用的紧凑型同步电机
1FT7 电机是结构极为紧凑的永磁式同步电机。它们满足精度、动态特性、转速设定范围以及防护等级和坚固性等方面的严格要求。这些电机配有最新的编码器技术，针对同西门子的全数字式驱动与控制系统一起使用进行了优化。
冷却方式分为自然冷却、外部冷却或水冷却。在自然冷却方式中，所产生的热量通过表面散出；而在外部冷却方式中，将使用一个安装的风扇进行强制散热。通过水冷却方式可取得最大程度的冷却，从而获得最高性能。
1FT7 同步电机 – 典型应用领域（详细）
生产机器设备中的高性能运动和定位应用，如包装机、纺织机、拉膜机、印刷机以及输送技术和操纵装置高性能机床中的进给传动装置。
1FT7 紧凑型电机转矩波动较低，适合在需要获得高表面质量和最佳加工结果的机床中使用。由于设计紧凑，它们适合在有限的空间内安装使用。
1FT7 高动态型电机具有极低的转子惯性矩，可取得超高动态性和极短的循环时间。1FT7 高动态型电机的冷却方式分为外部冷却和水冷却，可确保连续提供较高动力。
1FT7 同步电机 – 产品系列概览（功能特点）
|
1FT7 |
紧凑型 (CT) |
高动态型 (HD) |
||
|
|
轴高 |
静态转矩 |
轴高 |
静态转矩 |
|
自然冷却 |
SH 36 - 100 |
2 - 70 Nm |
- |
- |
|
外部冷却 |
SH 80 - 100 |
27 - 65 |
SH 63 - 80 |
14 - 48 Nm |
|
水冷却 |
SH 63 - 100 |
10 - 125 |
SH 63 - 80 |
19 - 61 Nm |
1FT7 紧凑型
|
* 取决于设备和类型 通过右侧的“全部信息… --> 技术信息 --> 技术概览”(All about... --> Technical Information --> Technical Overview)，可获得完整技术数据 |
|
|
额定转速*： |
1500 - 6000 rpm |
|
额定功率*： |
0.85kW – 34.2 kW |
|
静态转矩*： |
2 Nm - 125 Nm |
1FT7 高动态型：
|
* 取决于设备和类型 通过右侧的“全部信息… --> 技术信息 --> 技术概览”(All about... --> Technical Information --> Technical Overview)，可获得完整技术数据 |
|
|
额定转速*： |
3.000 - 4.500 rpm |
|
额定功率*： |
3,8kW - 21,7 kW |
|
静态转矩*： |
14 Nm - 61 Nm |
1FT7 同步电机 – 适用于高性能运动控制应用（优点）
-
四倍过载能力
（对于自然冷却）在很宽转速设定范围内获得高动态性能
-
极高的工件表面质量
由于平稳的运转特性和极小的转矩波动
-
便于安装与维护
由于采用可旋转式连接器、十字导轨、快速锁定型连接器、电子铭牌，以及便于在现场更换编码器（无需进行任何调整）
