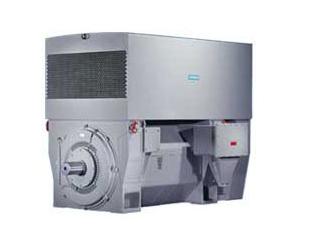

H-compact PLUS
紧凑式电机设计与模块式冷却的组合
概述
最高的额定功率、可靠性、效率，并采用了模块式冷却系统：这使得 H-compact PLUS 系列的高压电机与众不同。
这种电机的轴高有 450、500、560mm 三种，采用灰色铸铁外壳，还有 630和 710mm 钢外壳防护等级 IP55 和 IP23 的版本——空冷或水冷。
绝缘和轴承系统可以确保实现最高的可靠性等级。
MICALASTIC 绝缘系统采用了 VPI 浸透技术，可以提供高开关和可逆运行强度，并且已经在全球的应用中证明了自己可以用在最恶劣的应用条件下：极冷、极热、潮湿或腐蚀性环境。
生命周期成本极其重要——它使得 H-compact PLUS 电机更加诱人。
H-compact PLUS 电机具有节能特性，几乎不需要维护，并且能够在整个生命周期中可靠运行。很短时间内就可收回投资。H-compact PLUS 电机具有环境友好性可回收利用率可达大约 98%。
技术数据一览
|
水冷电机： |
1RN4, 1RN6 |
|
空冷电机： |
1RQ4, 1RQ6 |
|
开路通风电机： |
1RA4, 1RP6 |
|
轴高： |
450, 500, 560, 630, 710 mm |
|
功率范围： |
1000 到 11700kW |
|
极数： |
2-12 极 |
|
额定电压： |
3 到 13.8 kV |
|
驱动器调速器： |
SINAMICS GM/SM 150, ROBICON Perfect Harmony |
|
防护等级： |
IP55 (1RN4, 1RN6, 1RQ4, 1RQ6) |
|
冷却类型： |
IC 01 (1RA4, 1RP6) |
|
结构类型： |
IM B3 (IM 1001), IM V1 (IM 3011) |
|
外壳： |
轴高 560mm 以下 - 灰色铸铁外壳 |
|
轴承： |
滚柱轴承、套筒轴承 |
|
符合的法规/标准： |
IEC, EN |
|
防爆： |
Ex nA II 和 Ex pe II (1RN4, 1RN6,1RQ4, 1RQ6) |
客户获益
|
特点 |
客户获益 |
|---|---|
|
优化实现了最高的紧凑性 |
功率高、外形尺寸小、重量轻 |
|
效率和功率因数高 |
动力成本低 |
|
MICALASTIC 高压绝缘 VPI 技术 |
高等级的可靠性和长工作寿命 |
|
对相关领域的要求及其实现的丰富的经验和专业知识 |
符合领域的法规和规范，如船舶（船级社）、石油和天然气领域（API） |
|
690V 版本可以连接具有最高额定功率的驱动器调速器 |
可以提供搭配驱动器调速器运行的价格有利的低电压技术 |
|
可以提供速度控制范围最高 4500 rpm 的高速版本 |
在许多情况下可以省掉变速箱 |
|
低噪音等级 |
可以满足高客户要求和劳动法的高安全性要求 |
典型应用
-
石油与天然气
-
化工工业
-
钢铁行业
-
风选行业
-
制浆和造纸
-
水/废水处理
-
电站
